ГАЗ 52 — это советский грузовой автомобиль, который производился на Газовском автомобильном заводе с 1966 по 1989 годы. Это был один из самых популярных грузовиков того времени, который использовался в различных отраслях народного хозяйства.
Сердцем ГАЗ 52 был двигатель мощностью 75 лошадиных сил, который обеспечивал отличную проходимость на любых дорогах. Однако, для правильной работы двигателя и всех электрических устройств автомобиля необходима электросхема.

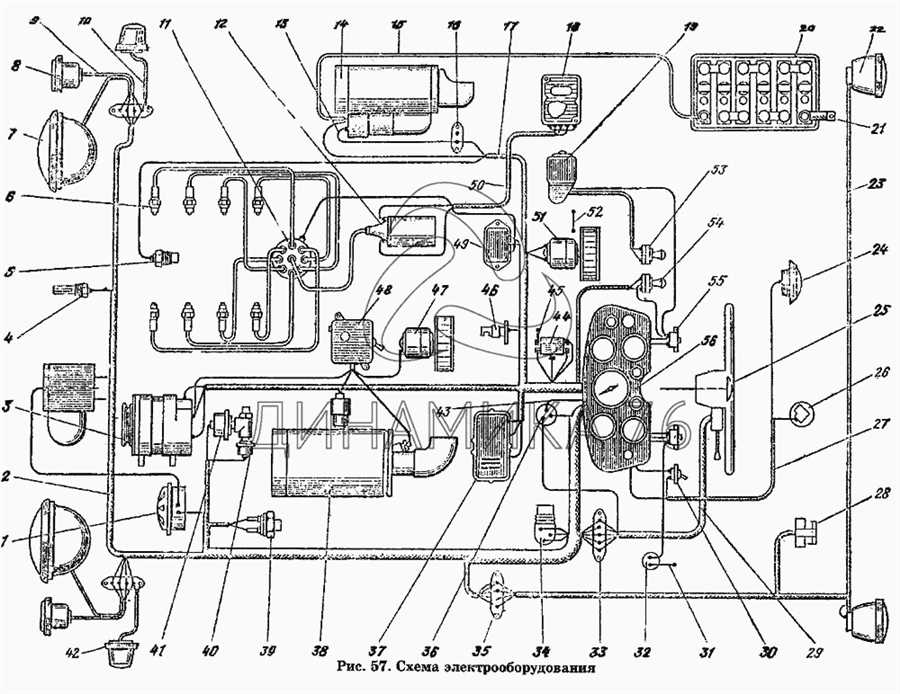

Электросхема ГАЗ 52 — это детальная схема всех электрических соединений и устройств автомобиля. Она включает в себя расположение проводов, предохранителей, выключателей и других элементов, которые влияют на работу различных систем автомобиля. Правильное понимание электросхемы позволяет легко идентифицировать неисправности, а также проводить монтаж и ремонт системы электрооборудования.
Структура электросхемы ГАЗ 52
Электросхема ГАЗ 52 представляет собой схематическое изображение электрооборудования данного транспортного средства. Вся система разделена на несколько блоков, каждый из которых отвечает за определенные функции автомобиля.
Основными элементами электросхемы ГАЗ 52 являются:
- Центральный блок — основная часть электросхемы, в которой размещены все компоненты и коннекторы. Именно здесь происходит основная обработка сигналов и управление работой остальных блоков.
- Блок системы зажигания — отвечает за инициацию и регулирование процесса зажигания двигателя.
- Блок системы подачи топлива — отвечает за контроль и управление подачей топлива в двигатель, а также регулирование его смеси.
- Блок системы освещения — обеспечивает работу световых индикаторов, фар и прочего освещения на автомобиле.
- Блок системы питания — отвечает за электропитание всех узлов и компонентов автомобиля.
- Блок системы замка зажигания — обеспечивает запуск двигателя и защиту от несанкционированного доступа.
- Блок системы контроля и диагностики — отвечает за обнаружение и устранение неисправностей в работе электрооборудования автомобиля.
Каждый блок системы имеет свои входы и выходы, а также взаимосвязь с другими блоками. Вся структура электросхемы ГАЗ 52 построена таким образом, чтобы обеспечивать надежную и безопасную работу всех систем автомобиля.
Основные компоненты электросхемы ГАЗ-52
Электросхема ГАЗ-52 представляет собой схематическое изображение электрооборудования автомобиля. Она включает в себя несколько основных компонентов, каждый из которых играет свою роль в работе электрической системы автомобиля.
1.Генератор
Генератор – это устройство, которое преобразует механическую энергию двигателя в электрическую энергию. Генератор обеспечивает подачу электричества на все потребители автомобиля и заряжает аккумуляторную батарею.
2.Аккумуляторная батарея
Аккумуляторная батарея служит источником электричества в автомобиле. Она хранит электрическую энергию, которая затем используется для питания различных систем автомобиля, например, системы зажигания и системы освещения.
3.Стартер
Стартер – это устройство, которое используется для запуска двигателя автомобиля. Он преобразует электрическую энергию из аккумулятора в механическую энергию, которая вращает коленчатый вал двигателя и запускает его работу.
4.Предохранители и реле
Предохранители и реле – это электрические устройства, которые предназначены для защиты электрической системы автомобиля от перегрузок и короткого замыкания. Они обеспечивают безопасную работу системы и предотвращают повреждение проводки и оборудования.
5.Проводка и разъемы
Проводка и разъемы – это сеть электрических проводов и соединительных элементов, которые соединяют все компоненты системы воедино. Они обеспечивают передачу электрического тока от источника к потребителю и позволяют электрической системе функционировать корректно.
Все эти компоненты электросхемы ГАЗ-52 взаимодействуют между собой, обеспечивая электропитание автомобиля и его нормальную работу. Правильное функционирование электрической системы является основой надежности и безопасности автомобиля.
Подключение электросхемы газ 52 к аккумулятору
Для подключения электросхемы газ 52 к аккумулятору необходимо правильно соединить кабели и провода, обеспечивая надежную электрическую связь. Для этого необходимо соблюдать следующие шаги:
Шаг 1: Проверьте состояние аккумулятора
Перед подключением электросхемы газ 52 к аккумулятору убедитесь, что аккумулятор находится в хорошем состоянии. Проверьте заряд аккумулятора и убедитесь, что не имеется повреждений или коррозии на клеммах.
Шаг 2: Отключите заземление аккумуляторной батареи
Перед началом подключения электросхемы газ 52 обязательно отключите заземление аккумуляторной батареи, чтобы исключить возможность короткого замыкания или других электрических проблем.
Шаг 3: Подключите кабели и провода
Подключите положительный кабель от аккумулятора к плюсовому контакту электросхемы газ 52. Удостоверьтесь, что кабель надежно закреплен и имеет хороший контакт. Затем подключите отрицательный кабель от аккумулятора к отрицательному контакту электросхемы газ 52. Вновь удостоверьтесь, что кабель надежно зафиксирован.
Важно соблюдать полярность при подключении аккумулятора – положительный кабель должен быть подключен к положительному контакту, а отрицательный кабель – к отрицательному контакту.
Шаг 4: Проверьте подключение
После выполнения всех необходимых подключений внимательно проверьте правильность и надежность всех кабелей и проводов. Проверьте заземление аккумулятора и удостоверьтесь, что все соединения сделаны без короткого замыкания.
Теперь электросхема газ 52 должна быть успешно подключена к аккумулятору. Это обеспечит правильное функционирование всех электрических систем и устройств автомобиля.
| Положительный кабель | Отрицательный кабель |
|---|---|
| Подключите к плюсовому контакту электросхемы газ 52 | Подключите к отрицательному контакту электросхемы газ 52 |
Функции электросхемы газ 52
Электросхема газ 52 выполняет ряд важных функций, обеспечивающих надежную и безопасную работу автомобиля. Рассмотрим основные из них:
1. Управление основными системами автомобиля
Электросхема газ 52 позволяет управлять основными системами автомобиля, такими как система зажигания, система питания и система освещения. С помощью электросхемы осуществляется подача электрического тока на соответствующие компоненты автомобиля, что позволяет им работать в соответствии с требуемыми параметрами. Кроме того, электросхема контролирует работу этих систем и обеспечивает правильное взаимодействие между ними.
2. Защита от перегрузок и короткого замыкания
Электросхема газ 52 оснащена защитными механизмами, предотвращающими перегрузки и короткое замыкание. В случае превышения допустимого уровня электрического тока или возникновения короткого замыкания, эти механизмы автоматически отключают соответствующую систему или компонент, что позволяет избежать серьезных повреждений и обеспечивает безопасность при эксплуатации автомобиля.
Особую роль в защите электросхемы газ 52 играют предохранители и реле. Предохранители предназначены для защиты от перегрузок и при пробое автоматически разрывают цепь, прекращая подачу электрического тока. Реле, в свою очередь, служат для управления высокими токами и обеспечивают надежное соединение и разъединение контактов в электросхеме.
Очень важно следить за исправностью этих компонентов электросхемы и при необходимости производить замену или ремонт сразу же, чтобы избежать возможных аварийных ситуаций.
3. Диагностика и контроль неисправностей
Электросхема газ 52 также предоставляет возможность диагностировать и контролировать неисправности в автомобиле. С помощью специальных сенсоров и датчиков, подключенных к электросхеме, можно выявить возможные проблемы с работой системы зажигания, питания или освещения. Это помогает оперативно реагировать на возникающие проблемы и предотвращать их развитие до серьезных последствий.
Важно понимать, что электросхема газ 52 является одной из основных составляющих автомобиля и ее некорректная работа может привести к серьезным проблемам и авариям. Поэтому необходимо внимательно относиться к ее обслуживанию и регулярно проверять ее состояние.
Способы проверки работоспособности электросхемы ГАЗ 52
Электросхема ГАЗ 52 играет важную роль в правильной работе автомобиля, поэтому необходимо убедиться в ее работоспособности. Существуют несколько способов проверки электросхемы, которые помогут выявить возможные неисправности и устранить их.
1. Проверка предохранителей и реле. В первую очередь следует проверить состояние предохранителей и реле в электросхеме ГАЗ 52. Неисправные предохранители нужно заменить на новые, а реле – проверить на наличие коррозии и перекиси. Если обнаружены поврежденные детали, их нужно сразу заменить.
2. Проверка проводов и разъемов. Важным моментом является проверка проводов и разъемов в электросхеме. Необходимо проверить их на наличие повреждений, трещин, перегибов и окисления. Если обнаружены поврежденные провода или разъемы, их следует заменить или починить.
3. Проверка электрических приборов. Для проверки работоспособности электрических приборов, подключенных к электросхеме ГАЗ 52, можно использовать съемник фар. Поочередно подключая катушку фары к проводам, можно убедиться в том, что все приборы работают исправно. Если наблюдаются проблемы, возможно, что проблема в проводках или реле.
4. Проверка аккумулятора. Аккумулятор является важным источником энергии для электросхемы автомобиля. Необходимо проверить напряжение аккумулятора с помощью вольтметра. Нормальное значение напряжения должно быть в пределах 12-14 вольт. Если напряжение сильно отличается от нормы, возможно, что проблема с аккумулятором или зарядкой.
5. Проверка генератора. Генератор отвечает за подачу электричества в электросхему автомобиля. Для проверки генератора можно использовать амперметр, подключив его к генератору. Нормальное значение тока должно быть в пределах 12-14 ампер. Если ток сильно отличается от нормы, возможно, что проблема с генератором или регулятором напряжения.
Следуя этим способам проверки, можно выявить возможные неисправности в электросхеме ГАЗ 52 и принять меры к их устранению. Важно помнить о том, что работы по проверке и ремонту электросхемы следует выполнять при выключенном зажигании и аккумуляторе, чтобы избежать возможных аварийных ситуаций и порчи оборудования.
Принцип работы электросхемы ГАЗ-52
Основные элементы электросхемы ГАЗ-52:
Аккумулятор — основной источник электроэнергии, который поддерживает работу всех электроустройств автомобиля. Он заряжается от генератора и предоставляет питание во время работы двигателя.
Генератор — установлен на двигателе и используется для зарядки аккумулятора и подачи питания на все электрические потребители автомобиля.
Предохранители — защищают электрическую цепь от перегрузок и короткого замыкания. Если отдельный потребитель или цепь перегружаются, предохранитель срабатывает, отключая питание и предотвращая повреждение оборудования или возгорание.
Провода и разъемы — соединяют остальные элементы электросхемы, обеспечивая передачу электроэнергии и сигналов. Провода должны быть правильно изолированы и без повреждений, чтобы обеспечить надежную и безопасную работу системы.
Принцип работы электросхемы ГАЗ-52:
Во время работы двигателя аккумулятор заряжается от генератора, который преобразует механическую энергию двигателя в электрическую. Заряженный аккумулятор поддерживает питание всех электроустройств автомобиля, таких как фары, стеклоочистители, сигналы поворотов и другие.
Предохранители монтируются на различных узлах электросхемы и защищают их от перегрузки. Если потребитель или цепь перегружаются, предохранитель срабатывает и прерывает электрическую цепь, предотвращая повреждения.
Электросхема ГАЗ-52 также включает в себя различные панели и выключатели управления основными электроустройствами автомобиля, такие как панель приборов, панель управления обогревом и вентиляцией, а также выключатели освещения и другие. Они обеспечивают удобное управление и контроль за работой электрических систем.
В целом, электросхема ГАЗ-52 является неотъемлемой частью автомобильной системы и обеспечивает правильное функционирование электрооборудования, а также безопасность и комфорт во время езды.
Роль электросхемы газ 52 в системе питания автомобиля
Основной функцией электросхемы является распределение энергии от аккумулятора автомобиля к различным потребителям, таким как фары, стеклоочистители, печка, радио и другие электрические устройства. Благодаря электросхеме, энергия может быть подана на каждый из этих узлов в нужном объеме и с нужной частотой.
Электросхема газ 52 состоит из различных компонентов, включая предохранители, реле, провода и разъемы. Каждый из этих элементов выполняет определенную функцию в системе питания автомобиля. Например, предохранители служат для защиты от перегрузок и короткого замыкания, позволяя избежать повреждения проводки.
Реле, в свою очередь, управляют работой различных устройств, переключая энергию в нужном направлении. Они контролируют функции, такие как освещение, обогрев, охлаждение и другие. Благодаря реле, электросхема газ 52 обеспечивает автомобильу правильное функционирование всех электрических устройств.
Провода и разъемы, в свою очередь, служат для соединения различных компонентов электросхемы. Они передают энергию и сигналы от аккумулятора к устройствам, обеспечивая их работу. Качество проводов и соединений играет важную роль в обеспечении стабильной работы всей системы питания автомобиля.
Таким образом, электросхема газ 52 является неотъемлемой частью системы питания автомобиля. Она осуществляет распределение энергии к разным узлам и устройствам, позволяя им функционировать правильно. Благодаря правильной работе электросхемы, автомобиль может успешно выполнять свои функции и обеспечивать комфортное и безопасное передвижение.
Важность правильного подключения электросхемы газ 52
Знание и понимание электросхемы газ 52 позволяет техническим специалистам проводить правильный монтаж и обслуживание данного автомобиля. При неправильном подключении электросхемы, могут возникнуть непредвиденные ситуации, такие как короткое замыкание, перегрузка электрической сети или неработающие системы автомобиля.
Безопасность
Правильное подключение электросхемы гарантирует безопасность работы автомобиля и предотвращает возможность возникновения пожара или иных аварийных ситуаций. Все электроустройства, такие как фары, поворотники и стоп-сигналы, должны быть подключены в соответствии с электросхемой, чтобы обеспечить безопасность водителя и других участников дорожного движения.
Надежность
Правильное подключение электросхемы газ 52 также обеспечивает надежность работы всех систем автомобиля. Корректное прохождение электрического тока по схемам позволяет гарантировать нормальную работу всех устройств и предотвращает возможность поломок и сбоев. Это влияет на долговечность автомобиля и его эксплуатационные характеристики.
Требования к электросхеме ГАЗ 52 для безопасной эксплуатации
Для обеспечения безопасной эксплуатации ГАЗ 52 электросхема должна соответствовать следующим требованиям:
- Полная и точная документация: электросхема должна быть документирована и предоставлена в печатном или электронном виде. Вся информация, связанная с электросхемой, должна быть доступна автослесарям, ответственным за обслуживание автомобиля.
- Отсутствие повреждений и коррозии: все провода, контакты и соединения в электросхеме должны быть предоставлены в исправном состоянии и свободны от повреждений. Контроль за состоянием проводов и контактов должен осуществляться регулярно.
- Прочная фиксация проводов: провода должны быть надежно закреплены и не должны создавать помех другим узлам и системам автомобиля. Закрепление проводов должно обеспечивать защиту от их повреждений и ослабления.
- Защита от короткого замыкания: электросхема должна предусматривать защитные устройства и предохранители для предотвращения короткого замыкания и перегрузок, которые могут привести к возгоранию или повреждению других компонентов автомобиля.
- Минимальное количество соединений: электросхема должна быть разработана с минимальным количеством соединений, чтобы исключить возможность коррозии и ослабления контактов. Каждое соединение должно быть надежным и тщательно защищено от внешних воздействий.
- Качественные материалы и компоненты: все материалы и компоненты, используемые в электросхеме, должны быть высокого качества и отвечать требованиям безопасности. Они должны быть устойчивыми к температурным воздействиям, вибрациям и другим эксплуатационным условиям.
- Рациональная комфортность: электросхема должна быть разработана с учетом удобства обслуживания и диагностики. Все компоненты и соединения должны быть легко доступны и удобны для проведения ремонтных операций.
Соблюдение данных требований позволит обеспечить безопасность эксплуатации автомобиля ГАЗ 52, а также повысить надежность системы электрооборудования и предотвратить возникновение аварийных ситуаций.
Преимущества использования электросхемы ГАЗ-52
1. Упрощение процесса обслуживания
Основная цель электросхемы ГАЗ-52 заключается в упрощении процесса обслуживания и ремонта автомобиля. Благодаря ей, механик может быстро определить местонахождение и подключение всех электрических компонентов автомобиля. Это существенно сокращает время, затрачиваемое на поиск и исправление неисправностей, и позволяет эффективно обслуживать больше автомобилей.
2. Повышение надежности и безопасности
Применение электросхемы ГАЗ-52 гарантирует повышение надежности и безопасности работы электрооборудования автомобиля. Она помогает избежать неправильного подключения компонентов и проводов, что может привести к короткому замыканию, и, как следствие, к возгоранию или выходу из строя электрооборудования. Также, благодаря электросхеме, можно оперативно обнаружить и исправить неисправности, что позволяет предотвратить возможные поломки и остановки автомобиля в пути.
3. Экономия времени и ресурсов
Использование электросхемы ГАЗ-52 помогает экономить время и ресурсы при обслуживании автомобилей. Благодаря четкому представлению и размещению электрической схемы, механик может быстро найти источник проблемы и определить необходимый ремонт. Это позволяет сократить время, потраченное на поиск и устранение неисправности, и, соответственно, повысить эффективность работы автосервиса.
В целом, использование электросхемы ГАЗ-52 является неотъемлемой частью обслуживания и ремонта автомобилей данной модели. Она упрощает процесс работы, повышает надежность и безопасность, а также экономит время и ресурсы. Поэтому, владельцы и механики автосервисов смогут в полной мере оценить все преимущества, которые дает использование этой электросхемы.
Проблемы, возникающие при неисправности электросхемы ГАЗ-52
1. Отказ электропитания
Неисправность электросхемы может привести к отказу электропитания в автомобиле. Это может проявляться в виде неработающих фар, стоп-сигнала, зеркал заднего вида и других электрических приборов. Причинами такой неисправности могут быть обрывы проводки, неисправность реле, генератора или аккумуляторной батареи.
2. Проблемы с зажиганием
Еще одной частой проблемой при неисправности электросхемы ГАЗ-52 являются проблемы с зажиганием двигателя. В этом случае автомобиль может не заводиться или заводиться с трудом. Причинами этой неисправности могут быть дефектные свечи зажигания, проблемы с катушкой зажигания, неисправности датчика положения коленчатого вала и другие проблемы электрической цепи зажигания.
При обнаружении неисправностей в электросхеме ГАЗ-52 рекомендуется обратиться к квалифицированному автомастеру, который сможет произвести диагностику и устранить проблему.
Неисправности электросхемы ГАЗ-52 могут быть достаточно сложными и требовать профессиональных навыков для их устранения. Попытки самостоятельного ремонта без должного опыта могут привести к ухудшению ситуации и дополнительным поломкам. Поэтому в случае проблем с электросхемой рекомендуется обратиться к специалистам, которые смогут провести качественный ремонт автомобиля.
Пути решения проблем с электросхемой ГАЗ-52
При возникновении проблем с электросхемой автомобиля ГАЗ-52 можно попытаться решить их самостоятельно, не обращаясь к специалистам. Однако для этого необходимо иметь определенные знания и навыки.
Проверка электрических соединений
Первым шагом при возникновении проблем с электросхемой ГАЗ-52 следует проверить все электрические соединения, начиная с аккумулятора и заканчивая разъемами на устройствах автомобиля. Плохое или ослабленное соединение может привести к неполадкам в работе электрической системы.
Для проверки соединений необходимо отсоединить элементы электросхемы, очистить контакты от грязи и коррозии, а затем проверить качество соединения при помощи мультиметра.
Замена перегоревших предохранителей
Если некоторые устройства в автомобиле перестали работать, возможно, причиной является перегоревший предохранитель. Перед заменой предохранителя необходимо обратить внимание на его номинал и установить аналогичный.
При замене предохранителей следует также провести осмотр и проверку соединений, чтобы исключить повторное перегорание.
В случае, если указанные меры не привели к успешному решению проблемы, рекомендуется обратиться к квалифицированным специалистам для проведения диагностики и ремонта электросхемы ГАЗ-52.
