Поворотники – важная часть системы световой сигнализации автомобиля. Они позволяют водителю информировать других участников дорожного движения о его намерениях повернуть влево или вправо. Правильное подключение поворотников на ВАЗ 2115 в соответствии с схемой является залогом безопасности и правильного функционирования данного элемента автомобиля.
Схема подключения поворотников на ВАЗ 2115 представляет собой комплекс проводов и предохранителей, с помощью которых осуществляется передача электрического сигнала от выключателя до поворотника. Главной составляющей схемы являются провода, которые направляют электрический поток к поворотникам, обеспечивая их работу.
Подключение поворотников на ВАЗ 2115 требует внимательного отношения и понимания схемы. Перед началом работы необходимо ознакомиться с схемой, чтобы правильно подключить все соединения и избежать переполюсовок. Неправильное подключение поворотников может привести к их неполадкам, а также создать опасную ситуацию на дороге.

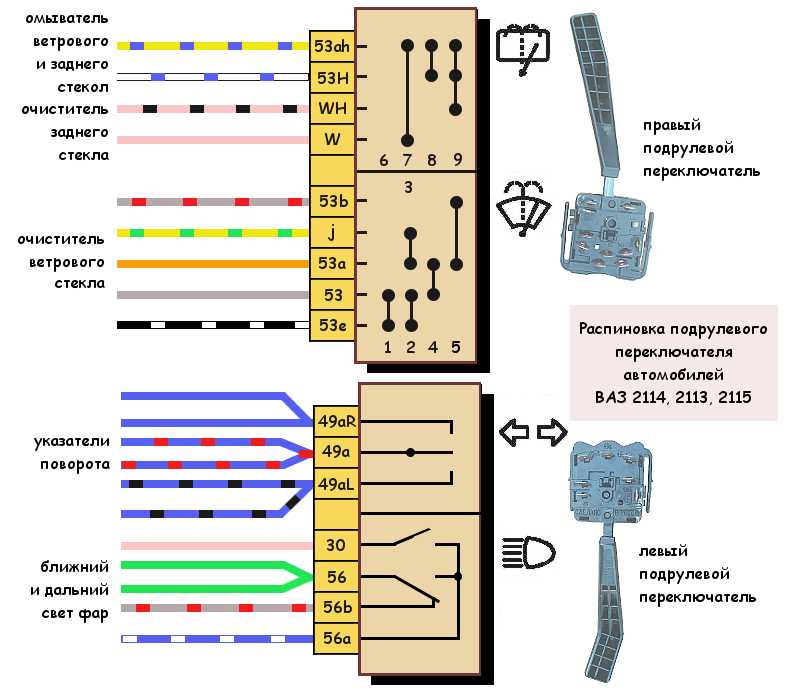

Схема поворотников ВАЗ 2115
Основные компоненты схемы поворотников:
Схема подключения поворотников на ВАЗ 2115 включает несколько основных компонентов:
- Переключатель поворотников на рулевой колонке;
- Реле поворотников;
- Провода;
- Поворотные фары;
- Поворотные лампочки.
Все эти компоненты взаимодействуют друг с другом, обеспечивая корректную работу поворотников и информирование других участников дорожного движения о намерении водителя. Переключатель на рулевой колонке дает сигнал реле поворотников, которое в свою очередь активирует соответствующую сторону поворотных фар и лампочек.
Схема подключения поворотников:
Основная схема подключения поворотников на ВАЗ 2115 выглядит следующим образом:
+12V ────── Переключатель поворотников ────── Реле поворотников ────── Поворотные фары
│
[Левая поворотная лампочка]
│
[Правая поворотная лампочка]
В данной схеме провода направлены от источника питания (+12V) к переключателю поворотников, затем к реле, после чего через поворотные фары подключены к левой и правой поворотным лампочкам.
При включении левого поворотника переключатель на рулевой колонке отправляет сигнал реле поворотников, которое, в свою очередь, включает левые поворотные фары и лампочку. Аналогично, при включении правого поворотника, активируются правые фары и лампочка.
Такая схема позволяет эффективно использовать и контролировать работу поворотников на ВАЗ 2115, будь то намерение повернуть или осуществить маневр на дороге.
Описание схемы подключения поворотников на ВАЗ 2115
Для подключения поворотников на ВАЗ 2115 требуется следующая схема:
- Красный провод — плюсовый провод, идущий от аккумулятора и подключающийся к кнопке поворотника через предохранитель. От кнопки провод идет к реле поворотников.
- Черный провод — минусовый провод, идущий от аккумулятора и подключающийся к общей заземляющей шине автомобиля.
- Зеленый провод — провод, идущий от реле поворотников к передним поворотникам.
- Оранжевый провод — провод, идущий от реле поворотников к задним поворотникам.
Благодаря данной схеме, при включении поворотника, активируется соответствующий реле поворотников, которое в свою очередь подает сигнал на передние или задние поворотники в зависимости от выбранного направления поворота.
Схема подключения поворотников на ВАЗ 2115 необходима для обеспечения безопасности на дороге, поэтому важно убедиться в правильности подключения и исправности компонентов перед использованием автомобиля.
Инструкция по подключению поворотников на ВАЗ 2115
Подключение поворотников на ВАЗ 2115 производится с помощью специальной схемы, которая предусматривает подключение проводов к определенным контактам в главной электрической панели автомобиля.
Шаг 1: Подготовка к подключению
Перед началом работы убедитесь, что автомобиль находится в выключенном состоянии, а также отсоедините отрицательный провод аккумулятора, чтобы избежать возможных короткого замыкания и повреждения электрической системы.
Шаг 2: Локализация главной электрической панели
Найдите главную электрическую панель, расположенную под рулевой колонкой автомобиля. Откройте ее, сняв крышку, чтобы получить доступ к контактам.
Шаг 3: Определение нужных контактов
На схеме подключения поворотников, найдите необходимые контакты для подключения проводов. Обычно они обозначены цифрами или буквами. Убедитесь, что схема соответствует вашей модели автомобиля и используемым поворотникам.
Шаг 4: Подключение проводов
Прикрепите соответствующие провода к контактам, указанным на схеме подключения. Внимательно соблюдайте полярность, чтобы избежать обратного подключения и перегорания предохранителей. Затяните контакты, чтобы обеспечить надежное соединение.
Примечание: В некоторых случаях может потребоваться обрезать или укоротить провода, чтобы их длина соответствовала требованиям схемы подключения.
Шаг 5: Проверка работоспособности
После подключения проводов поворотников, проверьте их работоспособность. Включите поворотники и убедитесь, что они работают правильно и соответствуют сигналам поворотов.
Важно помнить, что любые изменения в электрической системе автомобиля должны быть выполнены квалифицированным специалистом или в соответствии с инструкциями производителя, чтобы избежать повреждений или неисправностей.
Как правильно подключить поворотники на ВАЗ 2115
Подключение поворотников на ВАЗ 2115 требует соблюдения определенной схемы, чтобы работа системы была безопасной и эффективной. В данной статье мы разберем каждый шаг подключения поворотников на ВАЗ 2115.
- Перед началом работы, убедитесь, что автомобиль отключен от источника питания.
- Откройте капот и обнаружьте соответствующий разъем для поворотников на ВАЗ 2115. В обычном случае он находится на левой стороне автомобиля и имеет маркировку TURN.
- С помощью отвертки или специального инструмента, аккуратно разъедините разъем и поворотник. Убедитесь, что контакты на разъеме и поворотнике чистые и не повреждены.
- Подготовьте провод с припаянным контактом на одном из концов или используйте специальные разъемы для подключения. Убедитесь, что провод достаточной длины для подключения поворотника.
- Соедините положительный конец провода с контактом поворотника и убедитесь, что контакт крепко закреплен.
- Подключите другой конец провода к соответствующему контакту на разъеме под капотом.
- Повторите те же шаги для подключения оставшегося поворотника.
- Проверьте работу поворотников, включив включение поворотов и разворачивая их.
- Проверьте, нет ли короткого замыкания или иных проблем связанных с поворотниками. В случае их обнаружения, проверьте все подключения и проведите необходимые ремонтные работы.
Теперь вы знаете, как правильно подключить поворотники на ВАЗ 2115. Следуйте этой схеме и будьте уверены в безопасной работе поворотников вашего автомобиля.
Советы по установке поворотников на ВАЗ 2115
1. Подготовка поверхности
Перед установкой поворотников необходимо тщательно очистить поверхность, на которой они будут установлены. Это позволит достичь более надежного крепления и предотвратить появление коррозии.
2. Подключение к схеме электропроводки
При подключении поворотников к схеме электропроводки ВАЗ 2115 необходимо следовать схеме подключения, предоставленной производителем автомобиля. Неправильное подключение может привести к неработающим поворотникам или даже повреждению электропроводки.
3. Проверка работы
После установки поворотников рекомендуется проверить их работу. Для этого можно активировать поворотники и убедиться, что они светятся ярко и мигают синхронно. В случае неисправности необходимо проверить подключение и, при необходимости, заменить неисправные детали.
4. Регулярная проверка и обслуживание
Следует регулярно проверять работу поворотников и обслуживать их по мере необходимости. Это может включать очистку от грязи и пыли, замену неработающих лампочек, а также ремонт или замену поврежденных проводов или разъемов.
5. Соблюдение правил дорожного движения
Независимо от того, насколько надежными и хорошо работающими являются установленные поворотники, водитель обязан соблюдать все правила дорожного движения, особенно в отношении сигнализации поворотов. Поворотники предназначены для обеспечения безопасности и должны использоваться соответствующим образом.
Следуя этим советам, вы сможете успешно установить поворотники на ВАЗ 2115 и обеспечить их надежное и долговечное функционирование.
Схема проводки поворотников на ВАЗ 2115
Схема проводки поворотников на ВАЗ 2115 представляет собой набор электрических соединений, которые обеспечивают правильное функционирование поворотников автомобиля.
Данная схема позволяет понять, какие провода и разъемы необходимо использовать для установки поворотников на ВАЗ 2115 и как их правильно подключить.
Схема проводки поворотников на ВАЗ 2115 включает следующие элементы:
| № | Элемент | Обозначение на схеме |
|---|---|---|
| 1 | Фара | FL |
| 2 | Поворотник | TR |
| 3 | Фара | FR |
| 4 | Фонарь задний | RRL |
| 5 | Фонарь задний | RRR |
Для правильного подключения поворотников на ВАЗ 2115 рекомендуется использовать провода соответствующих цветов:
| Цвет провода | Обозначение на схеме |
|---|---|
| Зеленый | GR |
| Желтый | Y |
| Синий | BL |
| Красный | R |
ВАЗ 2115 имеет разъемы, которые соединяют соответствующие провода с поворотниками и другими элементами автомобиля. При установке поворотников необходимо правильно подключить провода к разъемам и проверить их надежность.
Схема проводки поворотников на ВАЗ 2115 поможет вам установить поворотники на автомобиль надежно и безопасно, а также предотвратить возможные неисправности в работе поворотников.
Подключение поворотников к электрической сети ВАЗ 2115
Схема подключения поворотников к электрической сети ВАЗ 2115:
| Положение | Цвет провода | Назначение провода |
|---|---|---|
| 1 | Красный | Сигнальный провод поворотников |
| 2 | Желтый | Общий провод поворотников |
| 3 | Черный | Заземляющий провод |
| 4 | Зеленый | Провод сигнальной лампы левого поворотника |
| 5 | Синий | Провод сигнальной лампы правого поворотника |
Правильное подключение поворотников к электрической сети ВАЗ 2115 обеспечивает безопасность и удобство водителя и пассажиров, а также повышает видимость автомобиля на дороге и обеспечивает соблюдение правил дорожного движения.
Проблемы с подключением поворотников ВАЗ 2115
При подключении поворотников на ВАЗ 2115 могут возникнуть некоторые проблемы, которые необходимо учитывать. Ошибки в подключении поворотников могут привести к неправильной работе указателей поворота и представлять угрозу для безопасности движения. Рассмотрим несколько часто встречающихся проблем и способы их решения.
1. Неработающий поворотник
Если один или оба указателя поворота не работают, первым делом стоит проверить предохранители, отвечающие за их работу. Найдите в салоне автомобиля блок предохранителей и проверьте, не вышли ли предохранители, отвечающие за поворотники. Внешне это может выглядеть как перегоревшая проволочка внутри предохранителя. В случае необходимости замените предохранители на новые.
2. Мигающая частота
Если поворотники начали мигать слишком быстро или слишком медленно, возможно, проблема связана с неисправностью реле поворотников. Реле — это электронное устройство, которое регулирует частоту мигания поворотников. При неисправности реле, мигание может стать неправильным. Установить новое реле можно самостоятельно или обратиться в автосервис.
3. Неправильное направление мигания
Если поворотник мигает в неправильном направлении, например, вместо левого он мигает правым указателем, возможно, произошла перепутка проводов при подключении. Убедитесь, что провода поворотников подключены правильно, согласно цветовой схеме. Обычно, провод синего или серого цвета подключается к правому поворотнику, а провод зеленого или оранжевого цвета — к левому.
В случае серьезных проблем с подключением поворотников, рекомендуется обратиться в автосервис для квалифицированной помощи и решения проблемы. Не стоит игнорировать неправильную работу указателей поворота, так как это может создать опасность на дороге.
Решение проблем с подключением поворотников на ВАЗ 2115
Проверка предохранителей
Перед началом любых манипуляций с подключением поворотников, рекомендуется проверить состояние предохранителей. Они находятся в блоке предохранителей, который обычно расположен под рулевой колонкой или в багажнике.
Проверьте соответствующий предохранитель и замените его, если он выгорел. Обычно на крышке блока предохранителей указано, какой предохранитель отвечает за поворотники.
Проверка проводки
Если предохранители в порядке, следующим шагом будет проверка проводки. Проверьте, нет ли отрывов или повреждений проводов, которые идут к поворотникам. Это можно сделать визуально, осмотрев проводку от блока предохранителей до поворотников.
Если вы заметили повреждения проводки, необходимо произвести ремонт или замену поврежденных участков.
Если проводка в порядке, можно проверить контакты разъемов. Иногда они могут окисляться или обрываться. С помощью специальной щетки или шлифовальной бумаги тщательно очистите контакты разъемов и проверьте их на целостность.
Замена поворотников
Если все предыдущие шаги не привели к решению проблемы, возможно, необходима замена поворотников. Некачественные или вышедшие из строя поворотники могут вызывать проблемы с подключением.
При замене поворотников, убедитесь, что вы приобретаете оригинальные запчасти или аналоги от надежных производителей. Перед установкой новых поворотников, также рекомендуется проверить проводку и контакты.
Если после всех мероприятий проблема с подключением поворотников не устраняется, обратитесь к удовлетворенному автомобилю мастеру или сервисному центру. Они смогут провести более детальную диагностику и решить проблему.
Часто задаваемые вопросы о подключении поворотников ВАЗ 2115
1. Как подключить поворотники на ВАЗ 2115?
Для подключения поворотников на ВАЗ 2115 необходимо выполнить следующие шаги:
- Отсоединить отрицательный (-) клеммный провод от аккумулятора.
- Найти соответствующие провода в автомобиле (обычно они располагаются под рулем).
- Соединить провода поворотников с соответствующими проводами в автомобиле.
- Подключить отрицательный (-) клеммный провод к аккумулятору.
2. Какой цвет проводов отвечает за поворотники на ВАЗ 2115?
На ВАЗ 2115 провода для поворотников обычно имеют следующие цвета:
левый поворотник — зеленый провод,
правый поворотник — коричневый провод.
Однако, может быть небольшие отличия в зависимости от года выпуска автомобиля, поэтому рекомендуется проверить провода перед подключением.
3. Могут ли поворотники ВАЗ 2115 не работать из-за перегоревших ламп?
Да, перегоревшие лампы поворотников могут быть причиной их неработоспособности на ВАЗ 2115. Рекомендуется проверить лампы и заменить их при необходимости.
4. Нужно ли устанавливать дополнительные предохранители для поворотников ВАЗ 2115?
Обычно поворотники на ВАЗ 2115 подключены к существующей электрической системе и не требуют установки дополнительных предохранителей. Однако, прежде чем подключать поворотники, рекомендуется проверить предохранители в автомобиле и заменить их при необходимости.
5. Что делать, если поворотники ВАЗ 2115 не работают после подключения?
Если поворотники на ВАЗ 2115 не работают после подключения, следует проверить следующее:
- Правильность подключения проводов поворотников.
- Состояние ламп поворотников (перегоревшие лампы следует заменить).
- Состояние предохранителей в автомобиле (необходимо заменить исправные предохранители, если они вышли из строя).
- Проверить целостность проводов и контакты поворотников.
Если проблема не может быть устранена, рекомендуется обратиться к специалисту или авторизованному сервисному центру для диагностики и ремонта.
Сравнение различных схем подключения поворотников ВАЗ 2115
На ВАЗ 2115 существует несколько вариантов схемы подключения поворотников, которые могут отличаться между собой. В этой статье мы рассмотрим несколько распространенных схем и опишем их особенности.
Схема 1: Простая схема с двумя проводами
Первая схема подключения поворотников ВАЗ 2115 предполагает использование только двух проводов — один для плюсового питания, другой для подачи сигнала поворота. В этой схеме поворотники связаны с общим проводом, который подключается через предохранитель и реостат. При подаче сигнала поворота, мощная лампа внутри поворотника загорается и начинает мигать, указывая направление движения.
Схема 2: Сложная схема с использованием реле
Вторая схема, более сложная, предполагает использование реле для управления поворотниками. Эта схема имеет несколько дополнительных проводов, но обеспечивает более надежную работу. Для ее работы необходимо использование реле, которое подает питание на поворотники отдельно, основываясь на сигналах поворота, поступающих с рулевого столба.
| Схема | Количество проводов | Особенности |
|---|---|---|
| Простая схема | 2 | Может быть менее надежной |
| Сложная схема | Более 2 | Дополнительное использование реле для более надежной работы |
В зависимости от ваших требований и опыта с электрическими схемами, вы можете выбрать подходящую схему подключения поворотников для вашего ВАЗ 2115. Рекомендуется обратиться к руководству по эксплуатации или квалифицированному электрику для правильного подключения и безопасности ваших поворотников.
Экспертное мнение об особенностях схемы подключения поворотников ВАЗ 2115
Схема подключения поворотников на автомобиле ВАЗ 2115 имеет некоторые особенности, которые важно учитывать при монтаже и обслуживании данной системы. Рассмотрим основные моменты, которые следует знать каждому автолюбителю.
ВАЗ 2115 оснащен стандартной электрической системой, включающей в себя поворотники. Схема подключения направительных указателей включает использование нескольких элементов, таких как переключатель поворотников, предохранители, реле поворотников и лампы.
Основной элемент схемы подключения поворотников — это переключатель. Он управляет передачей сигнала на лампы при повороте рулевого колеса. Переключатель оснащен специальными контактами, которые позволяют подключить и отключить напряжение на лампы. В большинстве случаев переключатель поворотников на ВАЗ 2115 имеет рычаг, расположенный возле рулевой колонки.
Еще одним важным элементом схемы является реле поворотников. Оно используется для усиления сигнала и синхронизации переключения поворотников. Реле управляет подачей тока на лампы, что позволяет им мигать с нужной частотой. Благодаря этому, сигналы поворотников на ВАЗ 2115 становятся более заметными для других участников дорожного движения.
Следует отметить, что важно правильно подобрать и установить предохранитель для системы поворотников на ВАЗ 2115. Предохранитель предназначен для защиты системы от перегрузок и коротких замыканий. Выбор предохранителя зависит от мощности ламп, установленных на автомобиле. Помимо этого, необходимо регулярно проверять состояние предохранителя и при необходимости заменять его.
Для обеспечения надежного подключения поворотников, необходимо также проверить состояние проводов и контактов. Возможен износ контактов на переключателе или растяжение проводов, что может привести к неполадкам в работе системы поворотников. Рекомендуется периодически осматривать электрическую систему, проводить чистку контактов и заменять изношенные элементы.
| Элемент | Функция |
|---|---|
| Переключатель поворотников | Управляет передачей сигнала на лампы при повороте рулевого колеса |
| Реле поворотников | Усиливает сигнал и синхронизирует переключение поворотников |
| Лампы поворотников | Используются для визуального сигнализирования о повороте автомобиля |
| Предохранитель | Защищает систему от перегрузок и коротких замыканий |
В итоге, схема подключения поворотников на ВАЗ 2115 имеет свои особенности, которые важно учитывать для обеспечения надежной и безопасной работы системы. Регулярная проверка и обслуживание электрической системы позволит предотвратить возможные поломки и обеспечить максимальную эффективность работы поворотников.
Влияние схемы подключения поворотников на работу ВАЗ 2115
Ошибки при подключении поворотников могут привести к нескольким негативным последствиям. Во-первых, неправильно подключенные поворотники могут работать неправильно или вообще не работать, что может создать опасность на дороге и привести к авариям.
Во-вторых, неправильное подключение поворотников может привести к неисправности других систем автомобиля. Неисправные поворотники могут затруднить функционирование системы стоп-сигналов и аварийной сигнализации, затруднить работу реле поворотников и вызвать перегорание предохранителей.
Чтобы избежать указанных проблем, необходимо следовать правильной схеме подключения поворотников на ВАЗ 2115. Схема подключения обычно указана в руководстве по эксплуатации автомобиля или может быть получена у производителя.
Подключение поворотников на ВАЗ 2115 обычно осуществляется с использованием соединительных проводов, реле и предохранителей. Важно правильно подключить к каждому из этих компонентов соответствующие провода, чтобы система функционировала корректно.
Необходимо обратить особое внимание на положительную и отрицательную полярность проводов, чтобы подключение было корректным и безопасным. Ошибочное подключение проводов может привести к повреждению электрической системы автомобиля и даже возгоранию.
Установка проводов должна быть выполнена аккуратно, с соблюдением всех инструкций и предоставленных схем. В случае необходимости, лучше обратиться к специалистам или автосервису, чтобы быть уверенным в правильности подключения поворотников.
В целом, правильная схема подключения поворотников на ВАЗ 2115 важна для обеспечения безопасности на дороге и нормального функционирования автомобиля. Рекомендуется следовать инструкциям и использовать правильные компоненты при установке поворотников, чтобы избежать неприятностей и аварийных ситуаций.
| Компонент | Функция |
|---|---|
| Соединительные провода | Подключение поворотников к электрической системе автомобиля |
| Реле поворотников | Переключение сигнала поворотника |
| Предохранители | Защита от перегрузок и короткого замыкания |
